Gute Machinery Nuovi prodotti-Nuovo saldatore meccanico automatico a resistenza a traliccio in acciaio
Oct 17, 2020|
Video di lavoro in cantiere

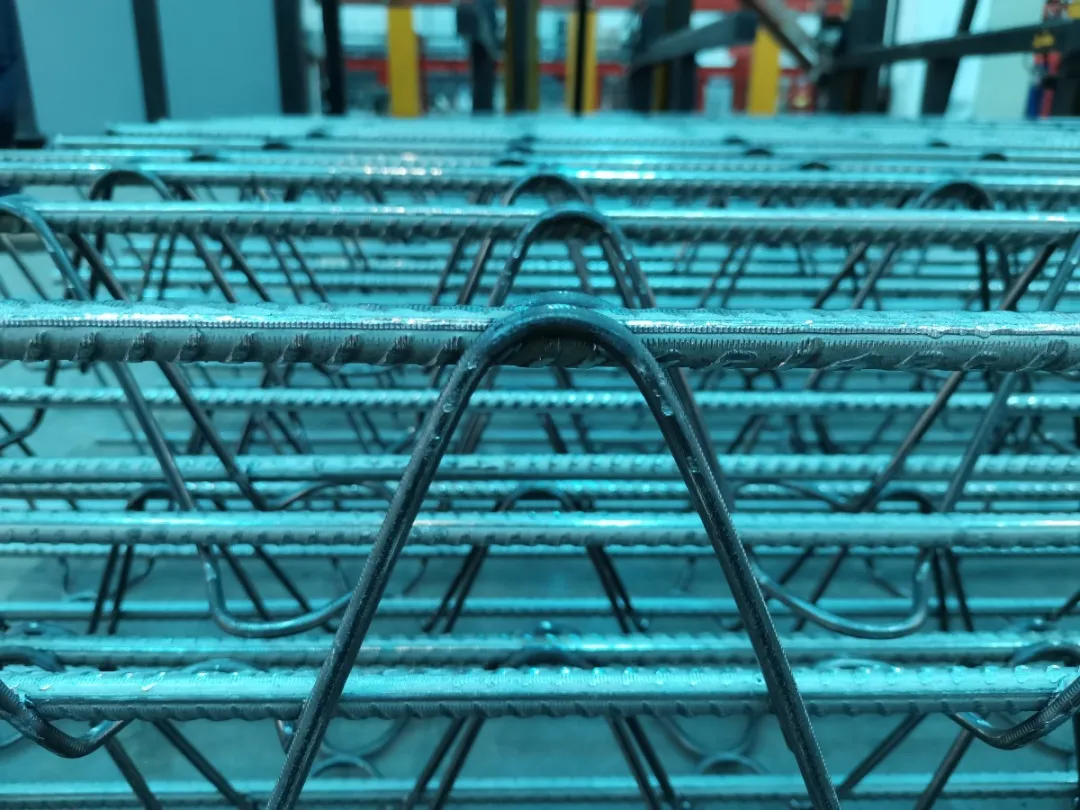

La linea di produzione automatica della saldatura a traliccio di barre d'acciaio Gute Machinery è una linea di produzione di tralicci completamente automatizzata, che utilizza le funzioni di pay-off della vergella in acciaio, raddrizzatura della barra d'acciaio e taglio automatico per realizzare l'operazione automatica della saldatura del traliccio. Con il continuo sviluppo della tecnologia del traliccio, è stata ampiamente utilizzata nella costruzione di edifici, ferrovie, PC e altri progetti. Rispetto alla legatura manuale della costruzione in loco, i prodotti a traliccio in acciaio prefabbricato non solo riducono la quantità di legatura in acciaio in loco del 50% -60%, ma abbreviano anche il periodo di costruzione del 20% -30%. Allo stesso tempo, la saldatura a traliccio realizza l'integrazione di travatura reticolare in acciaio e saldatura di casseforme inferiori, sfondando le casseforme tradizionali e realizzando una produzione su larga scala e standardizzata. Con l'avvento degli edifici prefabbricati, la saldatura delle travature reticolari sarà un'attrezzatura indispensabile per il settore edile in futuro.
1
Vantaggi tecnici dell'attrezzatura
La spaziatura della cresta dell'onda tra 190 mm e 210 mm è regolabile all'infinito e la precisione può raggiungere ± 1 mm. Le barre delle corde superiore e inferiore sono in acciaio filettato da 12 mm, che ha raggiunto il livello più alto del settore;
La cesoiatura meccanica evita i costi di utilizzo della manutenzione del sistema idraulico e della sostituzione dell'olio idraulico;
Con la funzione di pallettizzazione, maggiore risparmio di manodopera ；
L'altezza del traliccio è 70-300 regolabile in continuo, il che ha un campo di applicazione più ampio e l'angolo di piegatura è opzionale ；
Il trasformatore di saldatura è controllato da IGBT, che consente di risparmiare il 30% di elettricità rispetto al tradizionale tiristore, che è a risparmio energetico, ecologico ed economico。
2
Introduzione alla configurazione dell'apparecchiatura
L'attrezzatura è composta da cinque scaffalature pay-off, scaffalature di stoccaggio, host, rack di saldatura, rack di taglio, rack di trasporto e imballaggio e tavoli operatori.

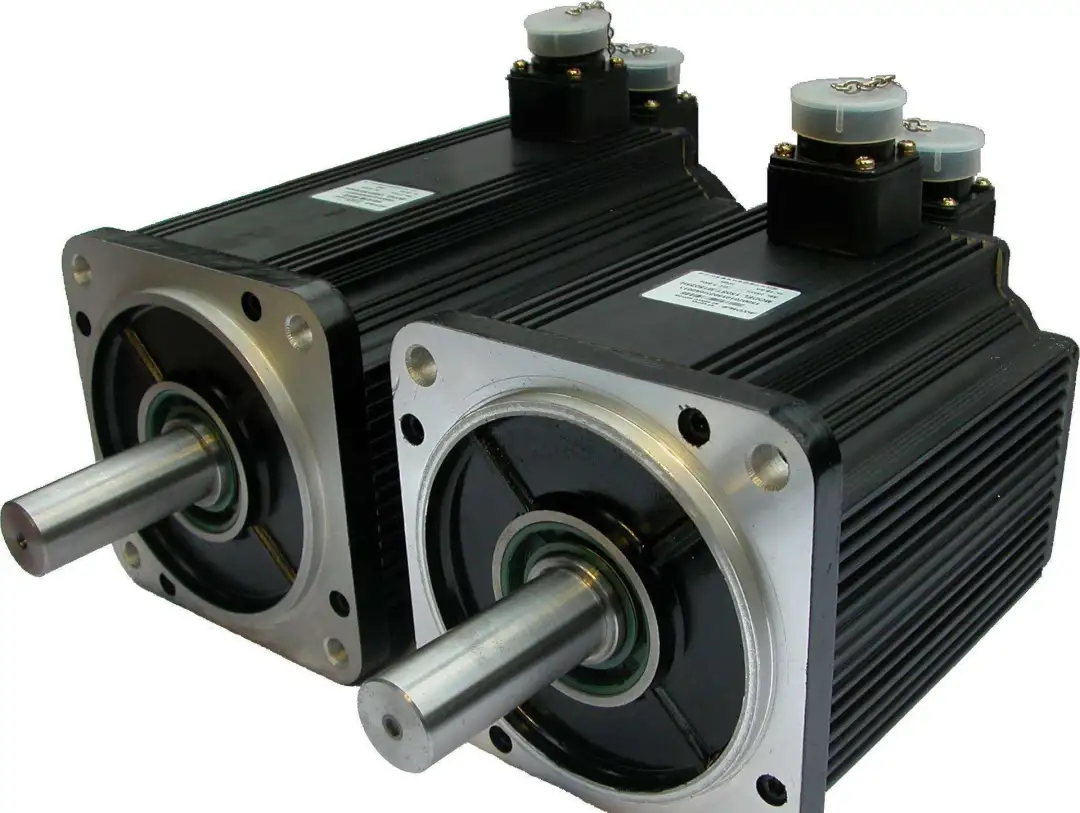

Potenza di trazione: la potenza principale adotta un servomotore da 16KW, che ha una forte potenza e una buona stabilità; il dispositivo di regolazione della nervatura dell'onda adotta una regolazione automatica servo-guidata a controllo numerico per garantire la precisione dell'attrezzatura;
Meccanismo del telaio di pay-off: cinque gruppi di telai di pay-off con freni rendono il pay-off dell'armatura più fluido; il meccanismo è dotato di nessun dispositivo di allarme materiale, il che rende l'operazione più umana.
PLC: il sistema di controllo adotta il PLC Siemens tedesco, che ha tempi di risposta rapidi e un funzionamento più stabile;
Componenti pneumatici: adotta il noto marchio di Taiwan Airtac per garantire la vita utile; Il cilindro di Baili adotta la stabilità pneumatica e buona di Weihe;
3
Parametri tecnici
| # | Nome | Tech. |
|---|---|---|
| 1 | Potenza nominale della saldatura della barra di sospensione superiore | 100KWA （Lavoro intermittente） |
| 2 | Potenza di saldatura nominale della barra di sospensione verso il basso | 63KWA *2 （Lavoro intermittente） |
| 3 | Motore di taglio | 7.5KW * 2 |
| 4 | Motore di trazione | 16KW （Servo） |
| 5 | Modalità di trazione preimpostata | conversione di frequenza |
| 6 | Energia | 380 V 50 HZ |
| 7 | Lunghezza del traliccio finito | 2m-12m |
| 8 | Diametro delle barre della corda superiore e inferiore | 6-12mm |
